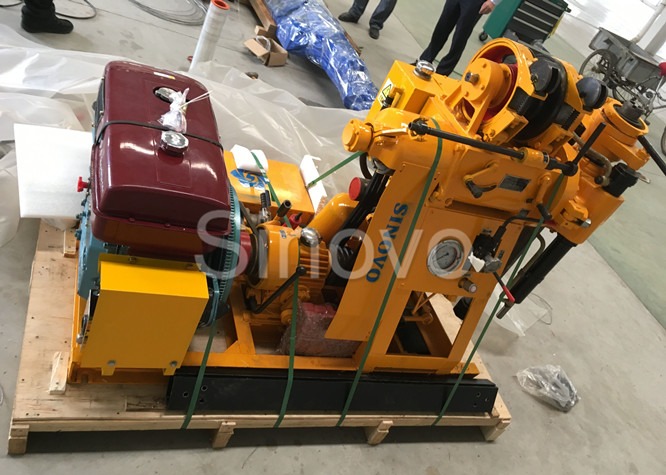

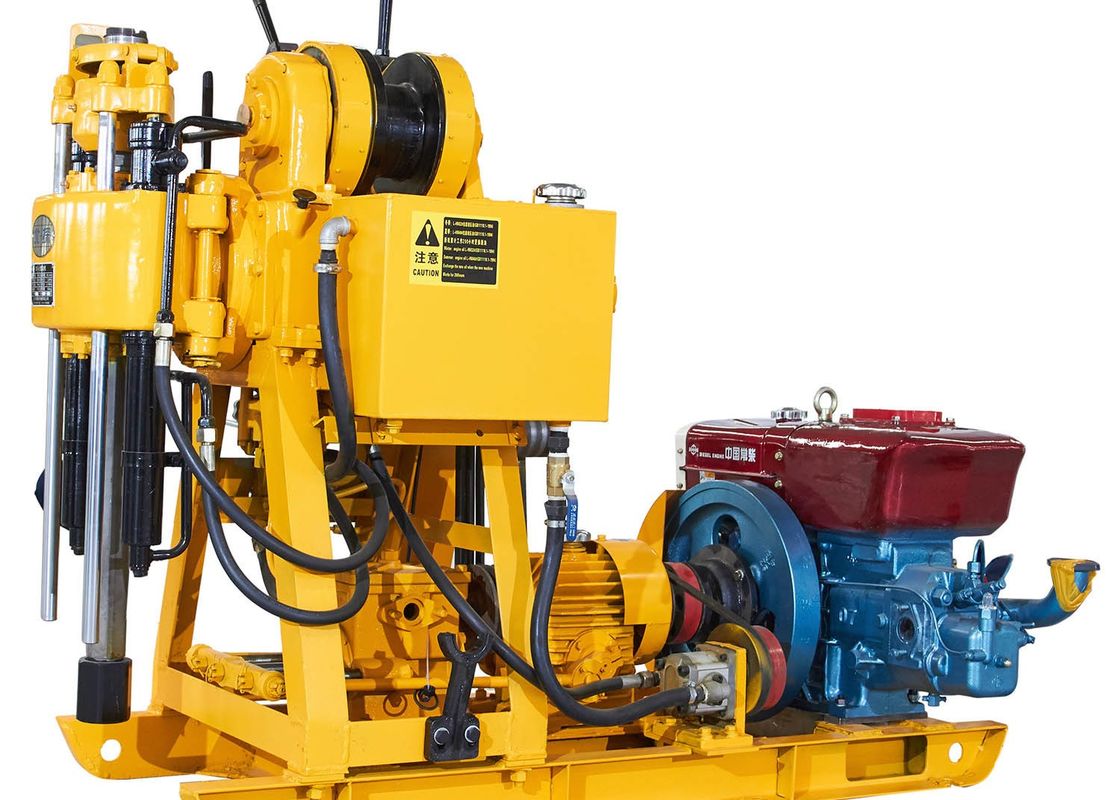

Sinovo Small Spindle Core Drilling Rig Untuk Investigasi Tanah Dengan kedalaman pengeboran maksimal 100m
SINOVO Heavy Industry Co., Ltd terletak di Xianghe Emerging Industries Demonstration Zone, Provinsi Hebei,yang diinvestasikan RMB 120 juta oleh Beijing SINOVO International Corp pada tahun 2010 dan menempati 48000 meter persegiPerusahaan ini mengkhususkan diri dalam penelitian, pengembangan dan pembuatan mesin konstruksi tumpukan, seperti derek, rig pengeboran sumur air, peralatan eksplorasi geologi, pemecah tumpukan hidrolik,ect dan menyediakan solusi profesional untuk peralatan dan aksesori konstruksi.2000, sertifikasi CE dan GOST.
Model bor XY-1 adalah jenis bor ringan dengan tekanan minyak.
Rentang aplikasi:
1Eksplorasi geologi, eksplorasi geografi fisik, eksplorasi jalan dan bangunan, dan pengeboran lubang untuk peledak dll.
2Bit berlian, bit paduan keras dan bit baja dapat dipilih untuk memenuhi lapisan yang berbeda.
3. Cocok untuk 2 sampai 9 tahap tanah liat kulit silika dan tempat tidur kursus dll lapisan.
4. kedalaman pengeboran nominal adalah 100 meter; kedalaman maksimum adalah 120 meter. diameter nominal lubang awal adalah 110 mm,diameter maksimum lubang awal adalah 130 mm,dan diameter lubang akhir adalah 75 mm. kedalaman pengeboran tergantung pada kondisi stratum yang berbeda.
Fitur bor:
1Mesin ini dirancang dengan mekanisme pasokan tekanan minyak yang telah meningkatkan efisiensi pengeboran dan mengurangi tenaga kerja manual.
2. Upball chuck, dengan hex drive bore bar digunakan, sehingga resetting chuck dapat dilakukan tanpa henti. Oleh karena itu efisiensi kerja yang tinggi, operasi yang nyaman, aman dan andal direalisasikan.
3. Sangat nyaman untuk memantau status di lubang dengan indikator tekanan lubang dasar.
4Pompa air, mesin diesel dan bor dipasang pada frame yang sama sehingga ruang terhemat.
5Pengeboran memiliki struktur yang kompak, dan ukurannya kecil.ringan dan mudah dibongkar, sehingga nyaman untuk dipindahkan dari satu tempat ke tempat lain dan cocok untuk digunakan di daerah dataran rendah atau pegunungan.
6. Sebagai jenis bola Chuck dan batang penggerak, itu dapat menyelesaikan tanpa berhenti berputar sementara spindle relift.
Spesifikasi teknis:
1. Parameter dasar
|
Kedalaman pengeboran maksimum
|
100m
|
|
Diameter lubang awal
|
110 mm
|
|
Diameter lubang akhir
|
75 mm
|
|
Diameter batang pengeboran
|
42 mm
|
|
Sudut pengeboran
|
90°- 75°
|
|
Dimensi keseluruhan (L X W X H)
|
1640*1030*1440mm
|
|
Berat total (tidak termasuk unit daya)
|
500kg
|
2. Unit rotasi
|
Kecepatan spindle (3 posisi)
|
142, 285, 570 rpm
|
|
Pergerakan spindel
|
450 mm
|
|
Tekanan makan maksimum
|
15kN
|
|
Kapasitas angkat maksimum
|
25kN
|
|
Max. kecepatan angkat tanpa beban
|
3m/menit
|
3. Hosting
|
Kapasitas angkat maksimum (kawat tunggal)
|
10kN
|
|
Kecepatan rotasi drum
|
55, 110, 220 rpm
|
|
Diameter drum
|
145mm
|
|
Kecepatan keliling drum
|
0.42, 0.84, 1,68 m/s
|
|
Diameter tali kawat
|
9.3mm
|
|
Kapasitas drum
|
27m
|
|
Diameter rem
|
230 mm
|
|
Lebar pita rem
|
50 mm
|
4. Pompa air
|
Jenis
|
horizontal, silinder tunggal, beraksi ganda
|
|
Perpindahan maksimum ((Dengan motor listrik)
|
77 L/menit
|
|
Perpindahan maksimum ((Dengan mesin diesel)
|
95 L/menit
|
|
Tekanan maksimum
|
1.2 Mpa
|
|
Tekanan operasi
|
0.7 Mpa
|
|
Diameter lapisan
|
80 mm
|
|
Tekanan piston
|
100 mm
|
5Pompa minyak hidrolik
|
Kategori
|
Pompa roda gigi
|
|
Jenis
|
YBC-12/80
|
|
Tekanan nominal
|
8 Mpa
|
|
Aliran
|
8 ml/hari
|
|
Kecepatan nominal
|
1500 r/menit
|
6Unit daya.
|
Jenis diesel
|
ZS1100
|
|
Kekuatan nominal diesel
|
10.3KW
|
|
Kecepatan rotasi diesel
|
2000 rpn
|
|
Jenis motor listrik
|
Y132M-4
|
|
Kekuatan nominal motor listrik
|
7.5KW
|
|
Kecepatan rotasi nominal motor listrik
|
1440 rpn
|
