| Nama merek: | SINOVO |
|---|---|
| Nomor model: | XY-200 |
| Menyoroti: | Pengeboran inti XY-200,Perangkat bor inti Superior Performance,Temukan peralatan pengeboran inti Versatility |
||
|---|---|---|---|

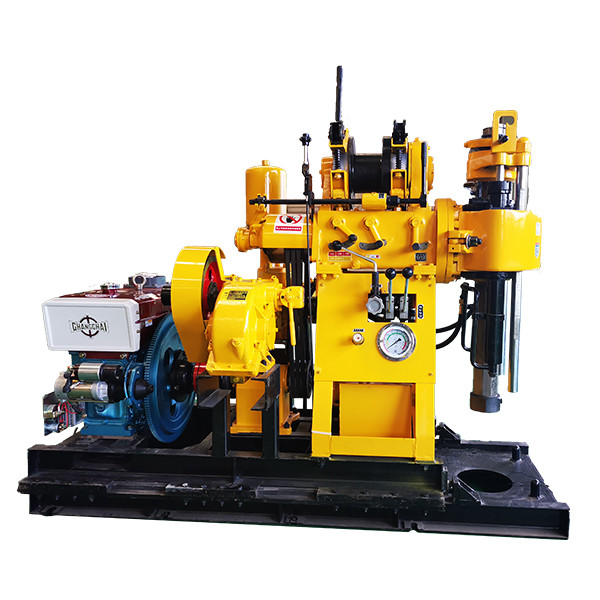

Seri XY-200 core drilling rig adalah jenis ringan penggilingan rig dengan torsi besar dan feed oleh tekanan minyak,yang telah dikembangkan atas dasar XY-1B,dan juga memiliki fungsi putaran terbalik dari gigi.Pengguna dapat memilih mesin dengan mempertimbangkan apakah pengeboran dilengkapi dengan pompa lumpur atau dipasang pada skid.
1.Rentang Aplikasi
(1) Kereta Api, Air & Listrik, Transportasi, Jembatan, pondasi bendungan dan bangunan lain untuk eksplorasi geologi teknik
(2) Pengeboran inti geologi, Eksplorasi fisik.
(3) Pengeboran untuk lubang kecil dan lubang ledakan.
(4) Pengeboran sumur kecil.
2.Fitur Utama
(1) Pemanfaatan tekanan minyak,meningkatkan efisiensi pengeboran,mengurangi intensitas kerja.
(2) Mesin ini memiliki struktur top ball clamping dan hexagonal kelly bar, dapat merealisasikan Non-stop recheck.High working efficiency,easy operation,safe and reliable
(3) Dilengkapi dengan alat pengukur tekanan di bagian bawah lubang, mudah untuk mengetahui situasi di dalam lubang.
(4)Pengendali berkumpul,mesin mudah dioperasikan.
(5) Struktur rig pengeboran kompak,volume kecil,berat ringan,mudah dibongkar dan dipindahkan, cocok untuk bekerja di daerah datar dan pegunungan
(6) Spindle adalah struktur delapan sisi,mengembangkan diameter spindle,yang dapat masuk ke bar Kelly dengan diameter besar dan cocok untuk mengirimkan dengan torsi besar.
(7)Motor diesel mengadopsi start listrik.
| 3.Parameter dasar | ||
| Satuan | XY-200 | |
| Kedalaman pengeboran | m | 200 |
| Diameter pengeboran | mm | 75 |
| Batang pengeboran aktif | mm | 53X59X4200 |
| Diameter batang pengeboran | mm | 50 |
| Sudut pengeboran | 0 | 90 sampai 75 |
| Dimensi keseluruhan ((L*W*H) | mm | 1750x850x1300 |
| Berat rig (tidak termasuk daya) | kg | 550 |
| Gerak bergerak | mm | 350 |
| Jarak dari lubang | mm | 300 |
| Kecepatan putar posisi vertikal (posisi 4) | r/menit | 66,180,350,820 |
| Pergerakan spindel | mm | 450 |
| Kecepatan gerak maksimum spindle ke atas sumbu tanpa beban |
m/s | 0.05 |
| Kecepatan gerak maksimum spindle ke bawah sumbu tanpa beban |
m/s | 0.067 |
| Kekuatan pemasangan spindle maksimum | KN: | 15 |
| Kapasitas angkat spindle maksimum | KN: | 25 |
| Torsi output maksimum sumbu spindle | KN.m | 1.8 |
| Diameter rem | mm | 278 |
| Lebar penghalang | mm | 50 |
| Winch | ||
| Kapasitas angkat maksimum (tali tunggal) | KN: | 25 |
| Kecepatan linier keliling gulungan (lapisan kedua) | m/s | 0.17,0.35,0.75,1.5 |
| Kecepatan putaran drum | r/menit | 20,40,90,180 |
| Diameter putar drum | mm | 140 |
| Diameter tali kawat | mm | 9.3 |
| Panjang tali kawat | m | 40 |
| Pompa minyak | ||
| Model | YBC-12/125 | |
| Tekanan nominal | MPa | 12.5 |
| Aliran | ml/r | 8 |
| Kecepatan nominal | r/menit | 800-2500 |
| Jenis | Silinder tunggal horisontal beraksi ganda | |
| Perpindahan maksimum (motor listrik) | L/menit | 95(77) |
| Tekanan kerja maksimum | MPa | 1.2 |
| Tekanan kerja nominal | MPa | 0.7 |
| Diameter lapisan | mm | 80 |
| Tekanan piston | mm | 100 |
| Mesin listrik | ||
| Model mesin diesel | ZS1115 | |
| Kekuatan nominal | KW | 16.2 |
| Kecepatan nominal | r/menit | 2200 |
| Motor model | Y160-4 | |
| Kekuatan nominal | KW | 11 |
| Kecepatan nominal | r/menit | 1460 |
