Rig Pengeboran Putar TR60

mesin bor putar dengan garansi

mesin bor putar tugas berat

Deskripsi Produk

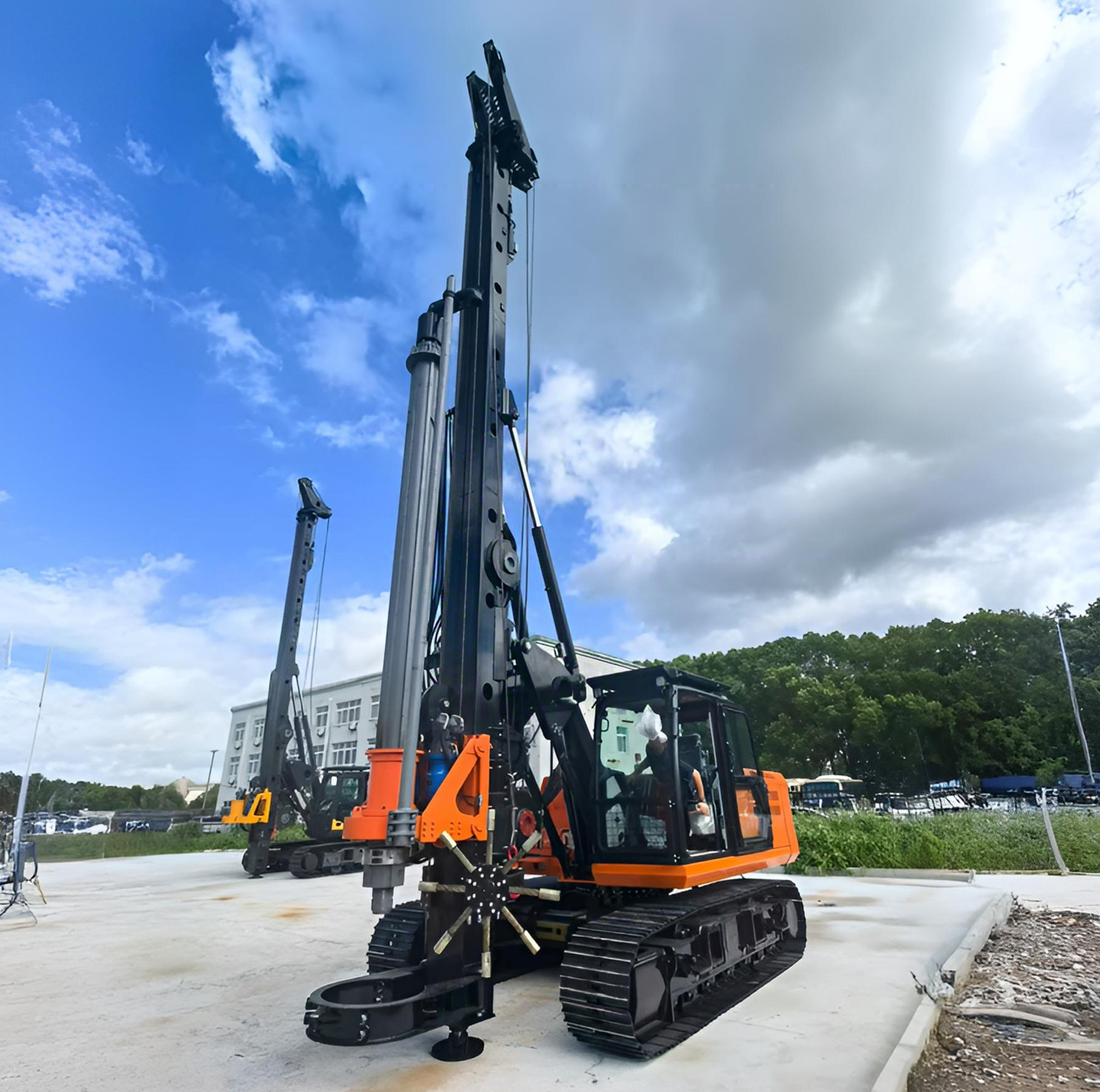

TR60 Rotary Drilling Rig

Pengeboran putar TR60 adalah rig yang dirancang baru yang menggunakan teknologi pengisian ulang hidraulik canggih dan mengintegrasikan teknologi kontrol elektronik canggih.Kinerja keseluruhan rig pengeboran berputar ini telah mencapai standar dunia maju.

Perbaikan yang sesuai pada struktur dan kontrol membuat struktur lebih sederhana dan lebih kompak, kinerja lebih dapat diandalkan, dan operasi lebih user-friendly.

Ini cocok untuk aplikasi berikut:

Pengeboran dengan gesekan teleskopik atau mengunci batang Kelly - pasokan standar
Pengeboran dengan aplikasi pengeboran CFA - opsional

Fitur dan Keuntungan TR60

Kecepatan maksimum dapat mencapai 50r / min, sepenuhnya memecahkan masalah kesulitan penolakan tanah untuk konstruksi lubang tumpukan diameter kecil.
Penyangga utama dan pengganti semuanya terletak di tiang, sehingga mudah untuk mengamati arah tali, meningkatkan stabilitas tiang dan keselamatan konstruksi.
Mesin Cummins dipilih untuk memenuhi persyaratan emisi Negara Bagian III dengan efisiensi ekonomi, ramah lingkungan, dan karakteristik yang stabil.
Sistem hidraulik mengadopsi konsep canggih internasional, dirancang khusus untuk sistem pengeboran putar.Sistem putar dan pegangan pilot semua merek imporSistem bantu mengadopsi sistem yang sensitif terhadap beban untuk mewujudkan distribusi aliran sesuai permintaan.

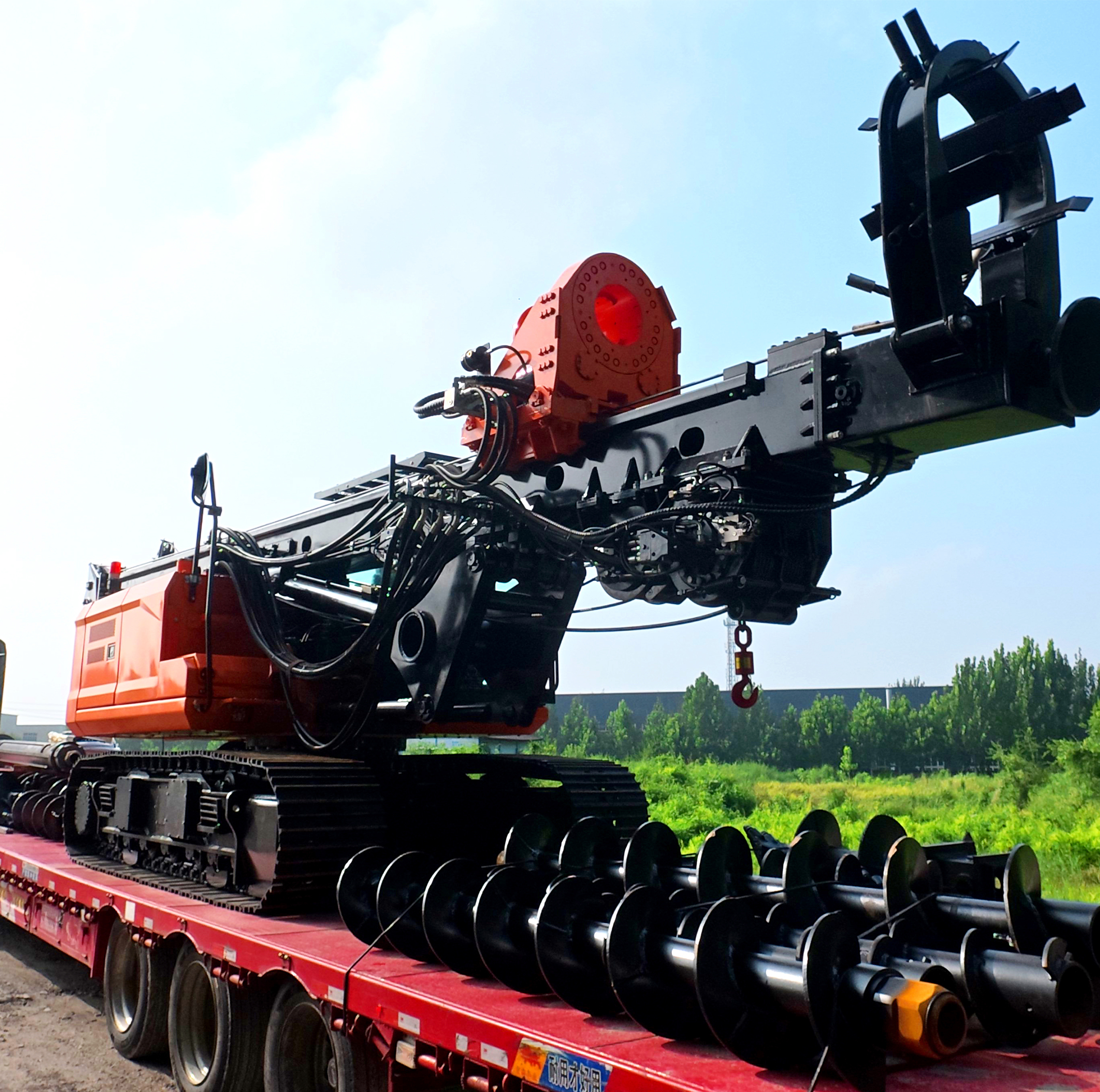

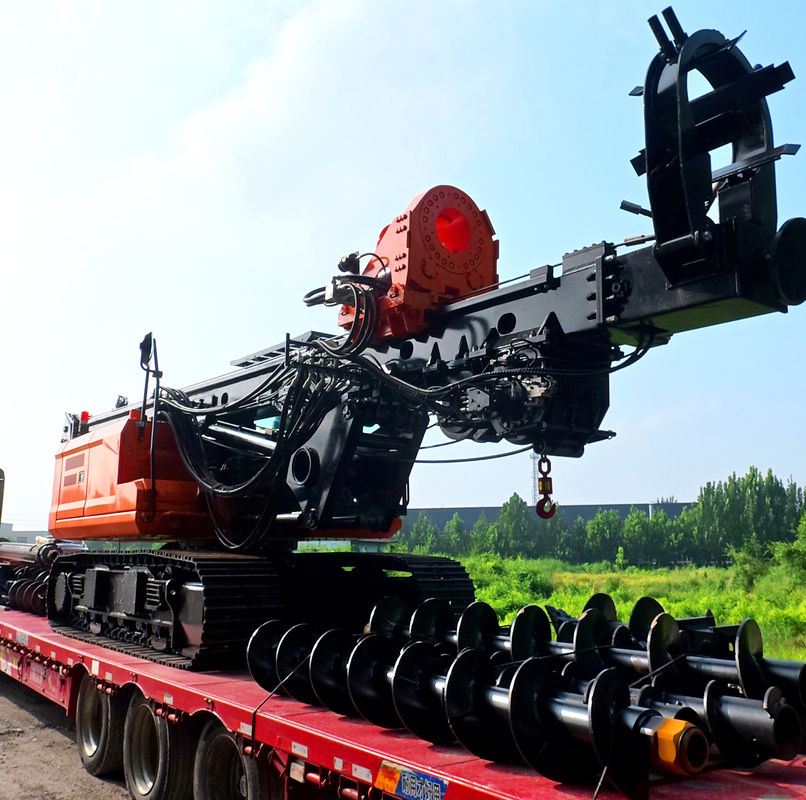

Tidak perlu membongkar pipa bor sebelum transportasi. seluruh mesin dapat diangkut bersama.
Semua komponen utama dari sistem kontrol listrik (seperti tampilan, pengontrol, dan sensor kecenderungan) mengadopsi komponen impor dari merek terkenal internasional,dan menggunakan konektor udara untuk membuat produk khusus untuk proyek domestik.

TR60 Rotary Drilling Rig

Spesifikasi Teknis

Parameter Utama	Satuan	Parameter
Chassis
Model mesin		Weichai WP4.1 atau Cummins
Kekuatan nominal/kecepatan putar	kW/rpm	74/2200
Lebar jalur (margin)	mm	2500
Lebar sepatu trek	mm	500
Kelly Bor Lubang
Diameter Pengeboran	mm	1000
Kedalaman pengeboran maksimum	m	21
Lubang Pengeboran CFA
Diameter Pengeboran	mm	600
Kedalaman pengeboran maksimum	m	12
Penggerak Rotary
Maks. torsi keluaran	kN•m	60
Kecepatan putar	rpm	0-55
Max. tarik-turun dorongan piston	kN	80
Max. tarik-turun piston tarik	kN	80
Maks. stroke piston tarik-turun	mm	2000
Winch utama
Maks. kekuatan tarik	kN	85
Max. kecepatan tarik	m/menit	50
Diameter tali kawat	mm	φ20
Winch Bantuan
Maks. kekuatan tarik	kN	50
Max. kecepatan tarik	m/menit	30
Diameter tali kawat	mm	φ16
Rake Mast
Ke depan ke belakang	°	5
Sisi ke belakang	°	± 4
Sistem hidraulik
Tekanan kerja maksimum dari pompa utama	MPa	30
Mesin Utama
Total berat kerja	t	17.5
Ukuran negara pengangkut	mm	9020x2500x3220
Ukuran keadaan kerja	mm	5860x2500x10700
Rekomendasi Kelly Bar
Konfigurasi friksi kelly bar		MZ273-4-6
Konfigurasi penguncian kelly bar		JS273-4-6

Parameter akan berubah seiring kemajuan teknologi, dan semuanya tergantung pada produk akhir.
